Dlaczego kolory przewodów mają znaczenie i kiedy nie wystarczą
Kolory przewodów porządkują instalację i zmniejszają ryzyko pomyłki podczas podłączania urządzeń, osprzętu i zabezpieczeń. Błędne rozpoznanie żyły może skutkować porażeniem, zwarciem albo uszkodzeniem sprzętu, zwłaszcza w obwodach z przewodem ochronnym. Oznaczenia barwne mają też znaczenie przy pracach sezonowych w domu i ogrodzie, gdy podłącza się oświetlenie zewnętrzne, automatykę bramy czy zasilanie narzędzi.
Spójne kolory ułatwiają diagnostykę w rozdzielnicy, puszkach, oprawach i gniazdach, bo szybciej widać, gdzie przewód jest nie na swoim miejscu. Przy serwisie liczy się możliwość prześledzenia obwodu bez rozcinania wiązek i bez domysłów, co ogranicza czas pracy i liczbę błędów. W instalacjach rozbudowywanych etapami poprawne oznaczenia upraszczają późniejsze naprawy po awarii i wymianę osprzętu na nowszy.

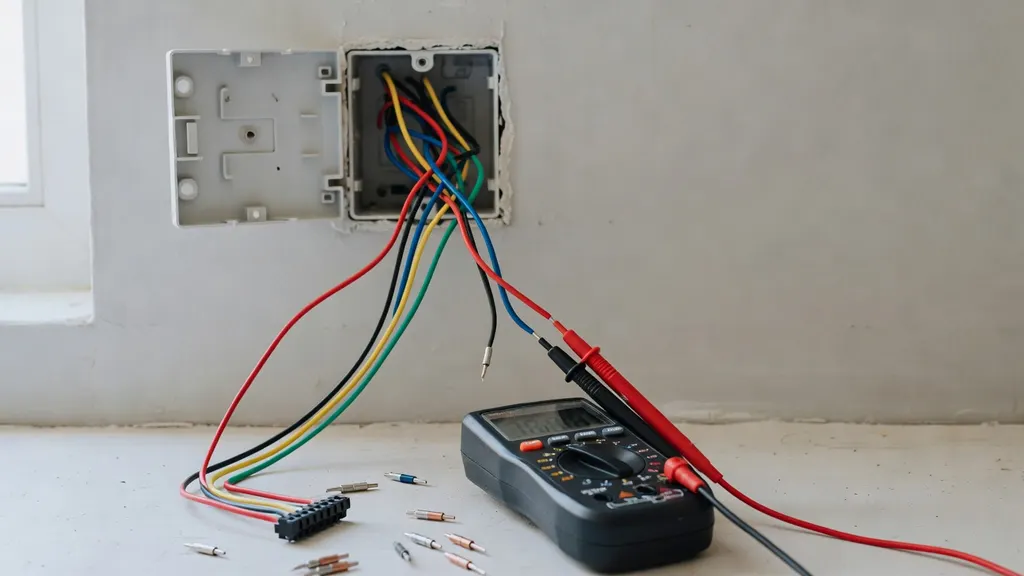

Kolor jest wskazówką, a nie dowodem funkcji żyły, ponieważ instalacja mogła być przerabiana, a przewody mogły zostać zamienione w puszce albo rozdzielnicy. Pewność daje dopiero weryfikacja pomiarami i sprawdzenie ciągłości przewodu ochronnego, szczególnie tam, gdzie występują mostki lub rozgałęzienia. Pomyłki pojawiają się najczęściej po modernizacjach, w naprawach wykonanych bez dokumentacji oraz w miejscach, gdzie łączą się fragmenty instalacji z różnych okresów i w różnych standardach.
Standardowe oznaczenia w instalacjach AC (domowych) — L, N, PE
W instalacjach prądu przemiennego rozróżnia się przewód fazowy L, neutralny N oraz ochronny PE. Żyła fazowa L bywa prowadzona w barwach innych niż niebieska i żółto-zielona, co pozwala odróżnić ją od N i PE w puszce oraz w rozdzielnicy. W praktyce istotna jest konsekwencja: ta sama funkcja powinna mieć tę samą barwę w całym obwodzie, od zabezpieczenia po punkt odbioru.
Przewód neutralny N oznacza się kolorem niebieskim i prowadzi w sposób ciągły do listwy neutralnej w rozdzielnicy. Nieprzerywanie i niezamienianie N z inną żyłą ma znaczenie przy wyłącznikach różnicowoprądowych, sterowaniu oświetleniem i automatyce, gdzie rozdzielenie torów jest kluczowe. W puszkach łączeniowych neutralny powinien być łączony na złączkach przeznaczonych do tego celu, z czytelnym zachowaniem ciągłości.
Przewód ochronny PE ma barwę żółto-zieloną i nie służy do prowadzenia prądu roboczego, lecz do ochrony przy uszkodzeniu izolacji i do wyrównania potencjałów. Jego ciągłość jest krytyczna dla bezpieczeństwa: przerwa w PE może sprawić, że metalowa obudowa urządzenia znajdzie się pod napięciem. Niedopuszczalne jest wykorzystywanie żółto-zielonego do innych funkcji, dorabianie z niego mostków roboczych oraz zamiana z neutralnym, nawet jeśli urządzenie chwilowo działa poprawnie.

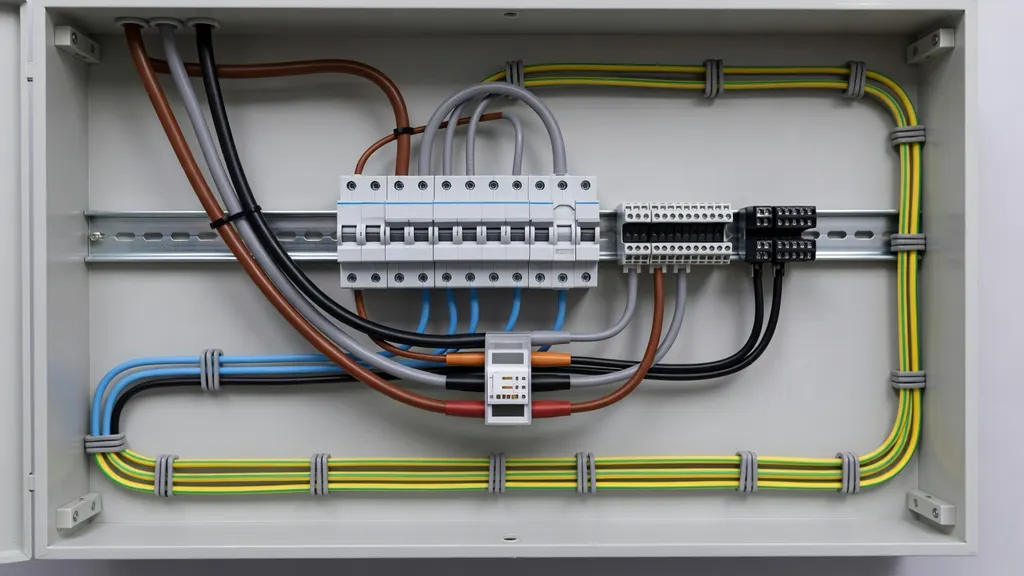

Fazy w instalacji trójfazowej — L1, L2, L3 i kolejność faz
W instalacji trójfazowej występują trzy przewody fazowe L1, L2 i L3, a ich kolory często spotyka się jako brązowy, czarny i szary. Taki zestaw ułatwia rozpoznanie w rozdzielnicy i w przewodach zasilających odbiorniki trójfazowe, jednak najważniejsza jest spójność przypisania w obrębie całej instalacji. Przy rozdziale na obwody jednofazowe znaczenie ma równomierne obciążenie faz, co ogranicza przeciążenia i problemy z napięciem pod obciążeniem.
Kolejność faz ma znaczenie dla silników, pomp, wentylatorów i niektórych układów automatyki, ponieważ wpływa na kierunek obrotów i poprawność działania zabezpieczeń. W ogrodzie dotyczy to zasilania pomp w studniach, hydroforów i napędów, a w domu warsztatów i urządzeń z silnikami trójfazowymi. Zmiana kolejności faz może skutkować odwróceniem kierunku pracy, co bywa groźne dla mechaniki urządzenia.
Fazy rozpoznaje się w rozdzielnicy po opisach aparatów, układzie szyn oraz oznaczeniach przy zaciskach, a w obwodach odbiorczych po ciągłości połączeń i znakowaniu w puszkach. Kolory w trójfazie mogą odbiegać w instalacjach starszych, w kablach o nietypowym zestawie barw oraz w urządzeniach, gdzie producent stosuje własne konwencje wewnętrzne. W takich sytuacjach decydują pomiary i jednoznaczne oznaczenie przewodów przy zaciskach, a nie sama barwa izolacji.
Kolory przewodów w obwodach prądu stałego (DC) i „masa”
W obwodach prądu stałego zasady barw bywają mniej jednolite niż w instalacjach domowych AC, dlatego częściej spotyka się umowne konwencje ustalone przez wykonawcę lub producenta urządzenia. Dotyczy to instalacji niskonapięciowych w domu i ogrodzie, takich jak oświetlenie LED, sterowanie, domofony, systemy nawadniania czy automatyka bramy. W takich układach kluczowe jest, aby barwy i opisy były konsekwentne w całej instalacji oraz zgodne z dokumentacją urządzeń.
W DC często spotyka się rozróżnienie plusa i minusa oraz przewodu powrotnego, ale kolory zależą od systemu i mogą się różnić w zależności od zastosowanych przewodów. Istotne jest, aby nie przenosić bezrefleksyjnie znaczeń z AC, ponieważ niebieski w obwodach DC nie musi oznaczać neutralnego, a żółto-zielony nie powinien być używany jako żyła robocza. Przy rozbudowie instalacji niskonapięciowej czytelne oznaczenie przy zaciskach jest ważniejsze niż sama barwa izolacji.
„Masa” oznacza punkt odniesienia potencjału w układzie, często wspólny dla kilku obwodów, a w praktyce bywa połączona z minusem zasilania lub z ekranem przewodu sygnałowego. Występuje w automatyce, sterowaniu i systemach z czujnikami, gdzie jeden przewód jest wspólny, a pozostałe przenoszą sygnały. Jej identyfikacja wymaga sprawdzenia schematu połączeń i sposobu prowadzenia ekranów, ponieważ ekran i masa nie zawsze pełnią tę samą funkcję.

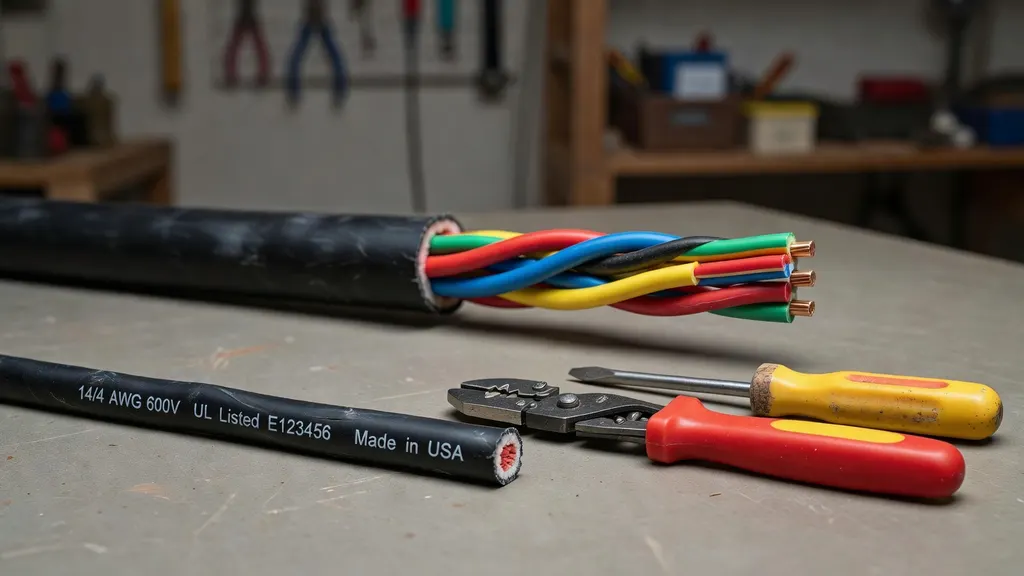

Oznaczenia literowe i opis na przewodach/kablach — jak je czytać
Oznaczenia literowe porządkują funkcje żył niezależnie od koloru i często pojawiają się w rozdzielnicach, na listwach zaciskowych i w dokumentacji. Najczęściej spotyka się L, N, PE, a w instalacjach trójfazowych L1, L2, L3, czasem także oznaczenia przewodu łączącego funkcje ochronną i neutralną. Takie opisy są ważne tam, gdzie przewody mają nietypowe kolory, zostały skrócone w puszce albo prowadzone są w kablu o ograniczonej liczbie barw.
Na powłoce kabla spotyka się informacje o typie przewodu, liczbie żył i ich przekrojach, co ułatwia ocenę, czy kabel pasuje do danego obwodu. W kablu wielożyłowym funkcje żył wynikają z kolorów i sposobu podłączenia, a w przewodach jednożyłowych funkcję nadaje się przez dobór barwy i opis w miejscu zakończenia. Przy pracach serwisowych liczy się spójność: ten sam kabel może zasilać różne obwody, ale oznaczenia przy zaciskach powinny jednoznacznie wskazywać, która żyła jest fazą, neutralnym i ochronnym.
W starszych instalacjach oraz w automatyce urządzeń spotyka się oznaczenia, które nie pokrywają się z domowymi przyzwyczajeniami, zwłaszcza w przewodach sterowniczych i sygnałowych. W puszkach i rozdzielnicach nie wystarcza odczyt koloru, gdy w instalacji występują przeróbki i nietypowe mostkowanie. Bezpieczniejsze jest łączenie informacji z barwy, opisu, ciągłości przewodu i pomiarów, a dopiero potem wykonywanie zmian w połączeniach.
Nietypowe kolory i stare instalacje — czerwony, biały, szary „inaczej” i inne wyjątki
W starszych instalacjach spotyka się barwy, które dziś nie są intuicyjne, a ich znaczenie bywa zależne od lokalnych praktyk oraz okresu wykonania. Czerwony, biały lub szary mógł pełnić rolę fazy, neutralnego albo żyły sterującej, co prowadzi do nieporozumień przy wymianie osprzętu. Problemem jest też brak jednolitości w obrębie jednego budynku, gdy remonty były wykonywane etapami przez różnych wykonawców.
Instalacje mieszane powstają w dobudówkach, adaptacjach poddasza, w garażach i w ogrodzie, gdy wymieniono tylko część przewodów albo doprowadzono nowe zasilanie do oświetlenia i gniazd zewnętrznych. Wtedy w jednej puszce mogą spotkać się przewody z różnych kabli, o różnych barwach i różnych przekrojach. Bez czytelnego oznaczenia łatwo o zamianę funkcji żył, szczególnie przy łącznikach schodowych, czujnikach ruchu i sterowaniu bramą.
Kolor potrafi wprowadzić w błąd także wtedy, gdy żyły zostały przemalowane, oklejone taśmą bez zachowania standardu albo zamienione na zaciskach podczas naprawy. Nieczytelne są również odcinki, gdzie ktoś „naprawił” uszkodzenie przez wstawienie innego przewodu bez zachowania barw i bez opisu. Uporządkowanie oznaczeń w czasie modernizacji polega na ujednoliceniu barw tam, gdzie jest to możliwe, oraz na trwałym opisaniu żył w puszkach i rozdzielnicy, tak aby kolejne prace nie opierały się na domysłach.
Co zrobić, gdy kolory są nieprawidłowe lub brakuje właściwego koloru
Przy nieprawidłowych kolorach podstawą jest identyfikacja żył: ustalenie, która jest fazą, która neutralnym, a która ochronną, wraz ze sprawdzeniem ciągłości połączeń w obwodzie. Następnie warto udokumentować układ połączeń opisem w puszce lub w rozdzielnicy, aby kolejna ingerencja nie powielała błędu. W instalacjach rozbudowanych ważne jest też sprawdzenie, czy dany obwód jest powiązany z wyłącznikiem różnicowoprądowym i czy przewody wracają na właściwe listwy.
Poprawne oznaczanie wykonuje się przez koszulki oznacznikowe, markery do przewodów i opisy przy zaciskach, a w rozdzielnicy przez czytelne etykiety obwodów i listew. Oznaczenie powinno być trwałe i widoczne po złożeniu puszki, aby nie znikało po kilku sezonach pracy w wilgotnym garażu lub w skrzynce ogrodowej. Dobrą praktyką jest również pozostawienie informacji o zmianach w rozdzielnicy, szczególnie gdy instalacja była częściowo wymieniana.
Taśma izolacyjna bywa stosowana jako oznaczenie, ale tylko wtedy, gdy nie zastępuje właściwej barwy przewodu ochronnego i nie maskuje niezgodności w instalacji. Powinna być naklejona równo, na czystej izolacji, z zachowaniem powtarzalności oznaczenia na obu końcach żyły oraz w puszkach pośrednich. Pracę należy przerwać i zlecić ocenę elektrykowi, gdy brakuje przewodu ochronnego, występuje podejrzenie łączenia funkcji ochronnej i neutralnej bez jasnego układu, połączenia są nieczytelne albo rozdzielnica zawiera niezgodności trudne do jednoznacznego zweryfikowania.
